風光互補供電系統
編號：LD-TJK/II
特點:
-
系統簡介
LD-TJK/II型風光互補供電系統是由太陽能光伏電池板陣、風力發電機、風光互補控制器、蓄電池組等構成，廣泛用于高等級公路的全線視頻監控、氣象檢測、微波車輛檢測等領域。
太陽能電池系統LD-TJK/II(FA)：將光能轉化成電能，可單個或多個串、并聯供電；
蓄電池供電系統LD-TJK/II(FB)：將太陽能光伏電池板陣經光電轉換后的電能存儲起來，供負載使用；
風光互補控制器LD-TJK/II(FC)：在系統中，風光互補控制器可提供最佳的充電電流和電壓，快速、平穩、高效的為蓄電池充電；
風力發電系統LD-TJK/II(FD)：將風能變成電能，與太陽能光伏電池板合用；
產品詳情
主要技術性能指標

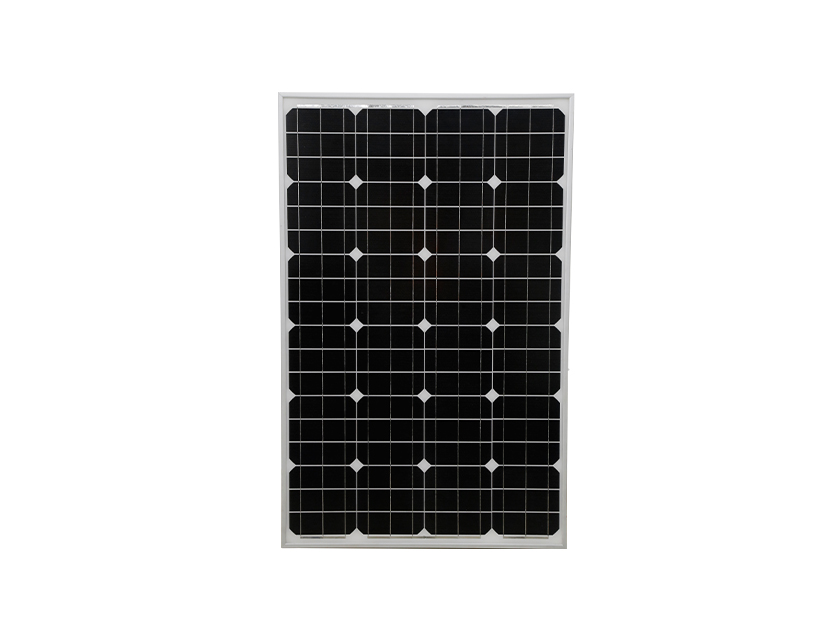

1、光伏電池板陣
- 光伏組件：?jiǎn)尉Ч桦姵兀?/li>
- 發電性能：受惡劣天氣（風沙、雨雪）的影響小，具備弱光發電性能；
- 組件轉化率：不低于15%；
- 衰減率：十年內不大于10％，保持基本穩定；
- 生產標準：GB/T9535；測試標準：IEC61215：2005；
- 總功率： 根據當?shù)靥?yáng)能、風能自然條件進行配置；
- 開路電壓溫度系數：-（155±10）mv/℃；
- 短路電流溫度系數：（0.06±0.01）%/℃；
- 最大功率溫度系數：-（0.5±0.05）%/℃；
- 邊框接地電阻：＜1Ω；
- 絕緣電阻：50MΩ/2000V；
- 絕緣強度：DC3500V,1min；
- 壽命：不少于20年；
- 組件結構密封防水。

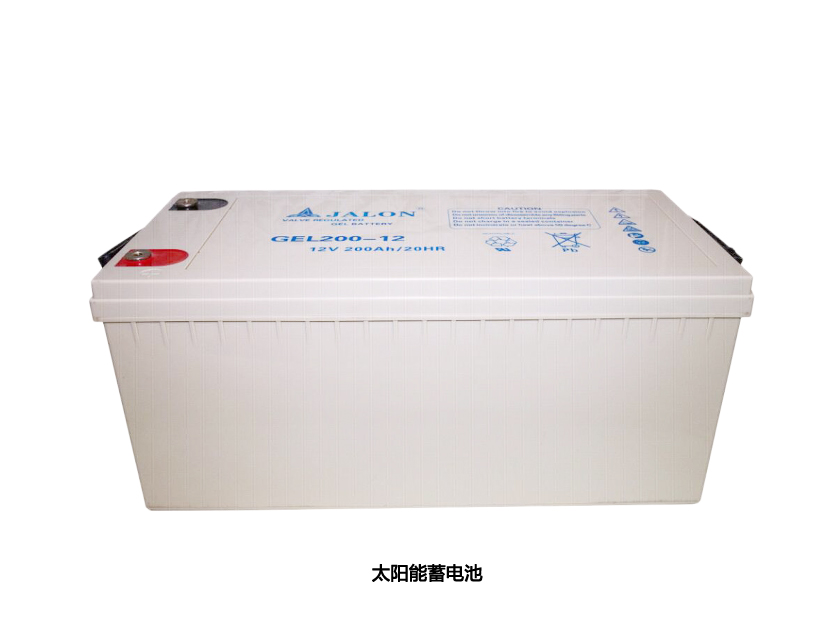

2、蓄電池組
- 單只蓄電池額定電壓：12V；
- 單只蓄電池額定容量：100AH/200Ah（可根據需要配置）；
- 蓄電池組額定電壓：DC12V/DC24V；
- 蓄電池組額定容量：根據當?shù)靥?yáng)能、風能自然條件進行配置；
- 蓄電池低溫工作性能：-5℃條件下蓄電池充放電效率不低于60％；
- 蓄電池高溫工作性能：40℃條件下蓄電池充放電效率不低于90％；
- 蓄電池壽命要求： -20℃～40℃環境下免維護連續工作2年后蓄電池容量衰減不超過30%，蓄電池浮充設計壽命不小于5年，免維護；

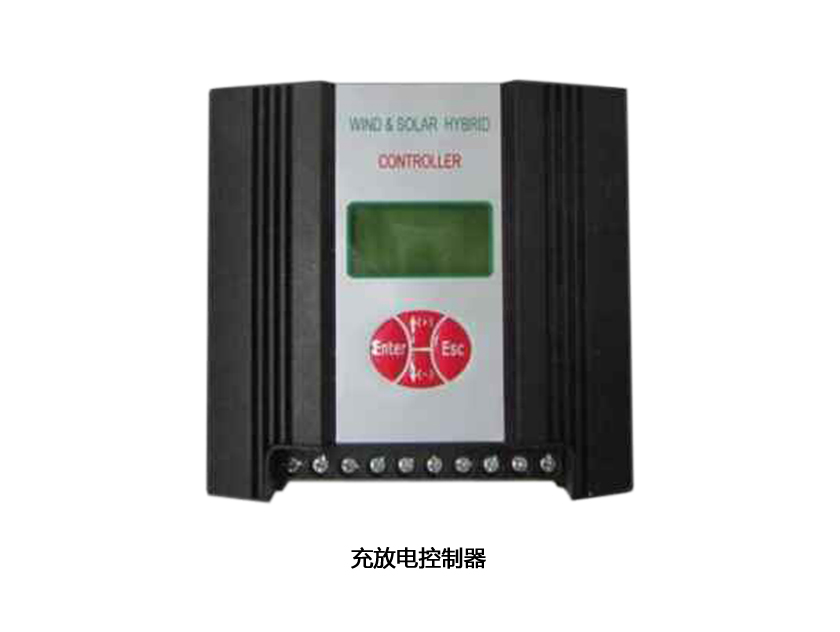

3、風光互補控制器：
- 額定電壓（VDC）：12V/24V；
- 最大充、放電電流（A）：≥30A；
- 保護等級：IP55；
- 工作環境溫度：－40℃～＋60℃；
- 全面電子保險，避免過流、過壓、浪涌、短路、反極性等對控制器的損壞；
- 數字型液晶顯示器，顯示所有重要信息；
- 可以遠程讀取控制器所有參數；
- 可精確顯示蓄電池可用的容量；
- 自動限制充電電流，內置過熱保護、參數自鎖設置；
- 用于太陽能和風能混合系統；
- 控制器具備外電源（柴油發電機等）接入充電接口，應急充電接口額定電流>100A；
- 通信功能：提供標準通信接口(RS232/485/RJ45)，可將控制器與通信設備連接，上傳太陽能電池板電壓電流、風機電壓電流、蓄電池電壓、蓄電池充放電電流、負載電流、太陽能電池板工作狀態（投入/撤出）、風力發電機開/關等反映電源系統工作狀況的數據，遠傳監測報警數據；
- 提供蓄電池過充、過放、輸出過載、過壓、溫度過高等保護功能；
- 環境溫度：－40℃~＋60℃

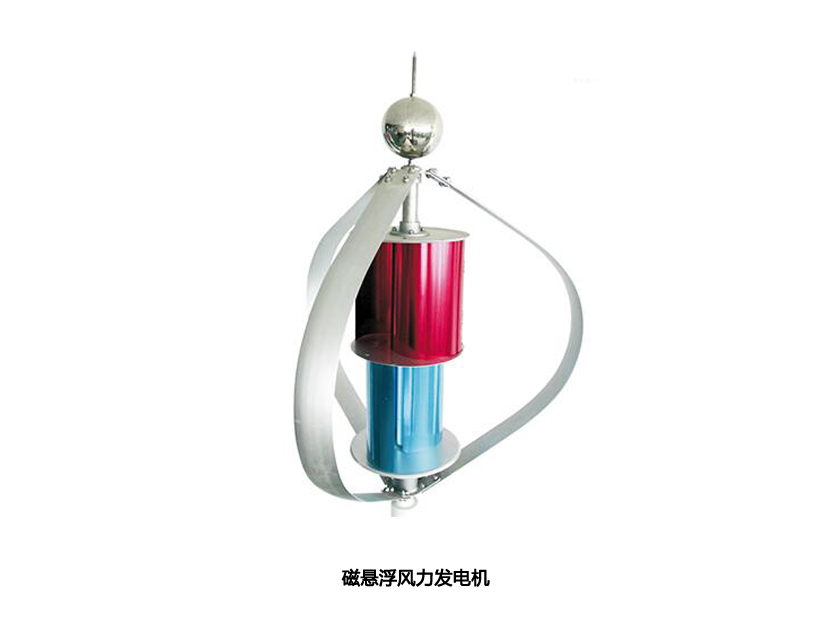

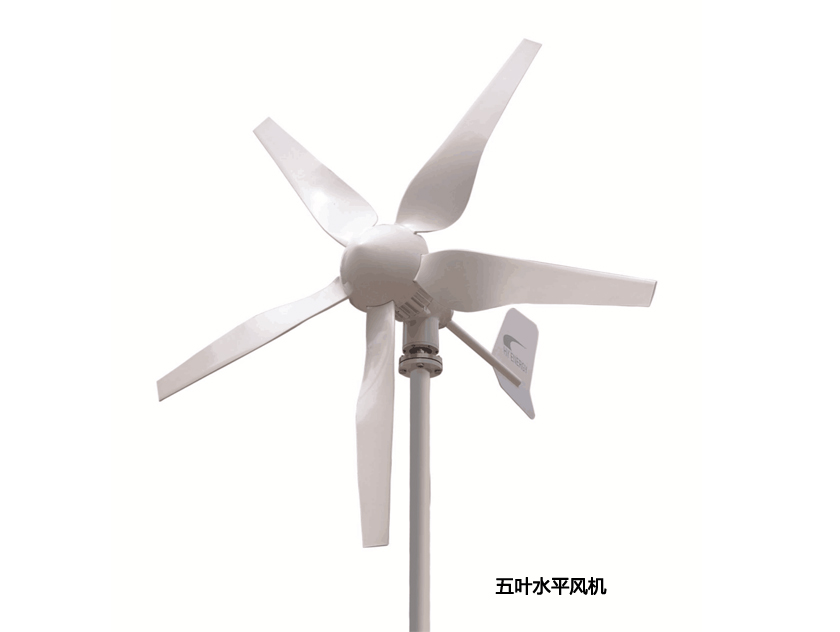

4、風力發電機
- 額定功率：400W（可根據需要配置）
- 額定電壓：24V
- 額定電流：17A
- 啟動風速：1.5秒/米
- 切入風速：2.5秒/米
- 安全風速：45米/秒
- 額定風速：12米/秒
- 電機轉速：0 up to 650 rpm
- 大風保護方式：機械式剎車或電磁制動
- 工作環境溫度：-40-70℃
