高速公路緊急電話系統
編號：LD-ET/II
特點:
-
1、 系統采用創新性的優化設計，CPU采用的ARM芯片集編解碼、語音傳輸、控制于一體，功能強大、集成度高，質量穩定可靠；2、系統采用單纖雙向信令、語音傳輸，雙纖回環保護，各緊急電話分機間用光分路耦合器并聯連接，當某臺緊急電話發生故障時不影響其它緊急電話工作，系統可靠性高。3、 系統可以提供二級接警，當下級監控點無人接聽，電話可以自動轉移到上級監控中心，上級監控中心也可取得優先權，不經下級監控中心轉接直接接聽電話；4、中心控制臺能同時兩路接警，人機界面友好，自動接通、保持、斷開與通話分機的通路，自動識別、定位和顯示呼叫地址碼。具有自動錄音功能，可隨時對存入硬盤的錄音信息進行檢索和重放。5、管理人員可人工輸入事故類型及相應的救助報告，并可打印呼叫時間、事件、處理方法等的記錄；6、中心控制臺各配備一個通信接口（10/100M），與監控系統計算機相連，實時將緊急電話系統的各種信息傳到監控計算機，同時可與監控攝像機實時聯動。7、中心管理人員可以對系統廣播實現，群呼、單呼、組呼，設置靈活，能滿足用戶對不同隧道、橋梁、路段廣播的需求，信源可多路切換選擇，根據實際情況調節輸出的音量大小，具有自動語音警示功能，啟動自動語音系統可進行不間斷重復語音廣播；8、當緊急電話處于通話狀態，其它電話呼叫后進入等待狀態，一旦通話完畢其它電話會自動接續監控中心；
產品詳情
系統簡介
LD-ET/II光纖型緊急電話及廣播系統是沿高速公路、公路隧道、公路大橋布設的應急電話和廣播設施。當高速公路、公路隧道內、公路大橋上發生交通事故、車輛出現故障或遇到其它緊急情況時，為司乘人員提供緊急呼叫服務，通過緊急電話向公路管理部門求助。當隧道內發生緊急情況時,公路管理部門可直接通過應急廣播對隧道內的人員進行廣播,以幫助和指揮隧道內人員疏散和撤離。
一、 主要特點
1、 系統采用創新性的優化設計，CPU采用的ARM芯片集編解碼、語音傳輸、控制于一體，功能強大、集成度高，質量穩定可靠；

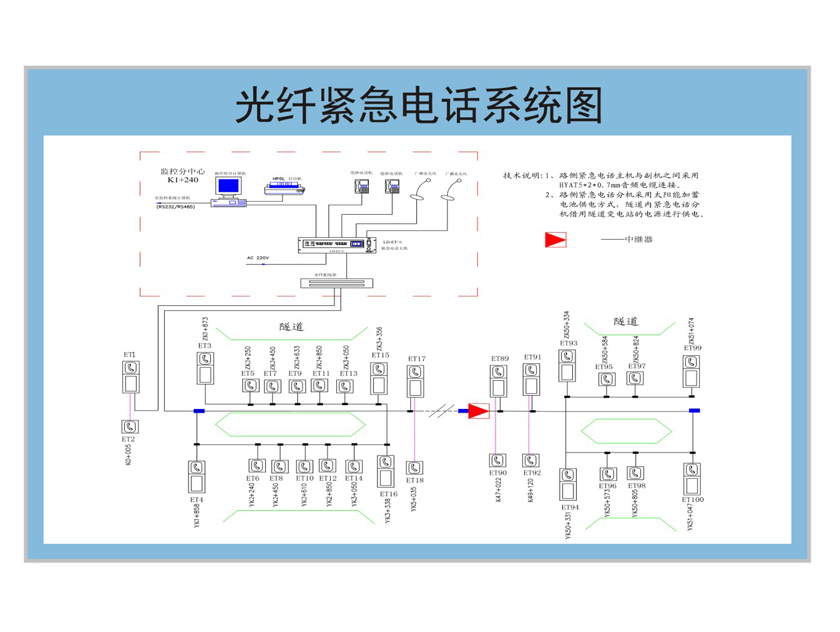

2、系統采用單纖雙向信令、語音傳輸，雙纖回環保護，各緊急電話分機間用光分路耦合器并聯連接，當某臺緊急電話發生故障時不影響其它緊急電話工作，系統可靠性高。
3、 系統可以提供二級接警，當下級監控點無人接聽，電話可以自動轉移到上級監控中心，上級監控中心也可取得優先權，不經下級監控中心轉接直接接聽電話；
4、中心控制臺能同時兩路接警，人機界面友好，自動接通、保持、斷開與通話分機的通路，自動識別、定位和顯示呼叫地址碼。具有自動錄音功能，可隨時對存入硬盤的錄音信息進行檢索和重放。
5、管理人員可人工輸入事故類型及相應的救助報告，并可打印呼叫時間、事件、處理方法等的記錄；
6、中心控制臺各配備一個通信接口（10/100M），與監控系統計算機相連，實時將緊急電話系統的各種信息傳到監控計算機，同時可與監控攝像機實時聯動。
7、中心管理人員可以對系統廣播實現，群呼、單呼、組呼，設置靈活，能滿足用戶對不同隧道、橋梁、路段廣播的需求，信源可多路切換選擇，根據實際情況調節輸出的音量大小，具有自動語音警示功能，啟動自動語音系統可進行不間斷重復語音廣播；
8、當緊急電話處于通話狀態，其它電話呼叫后進入等待狀態，一旦通話完畢其它電話會自動接續監控中心；
二、技術指標

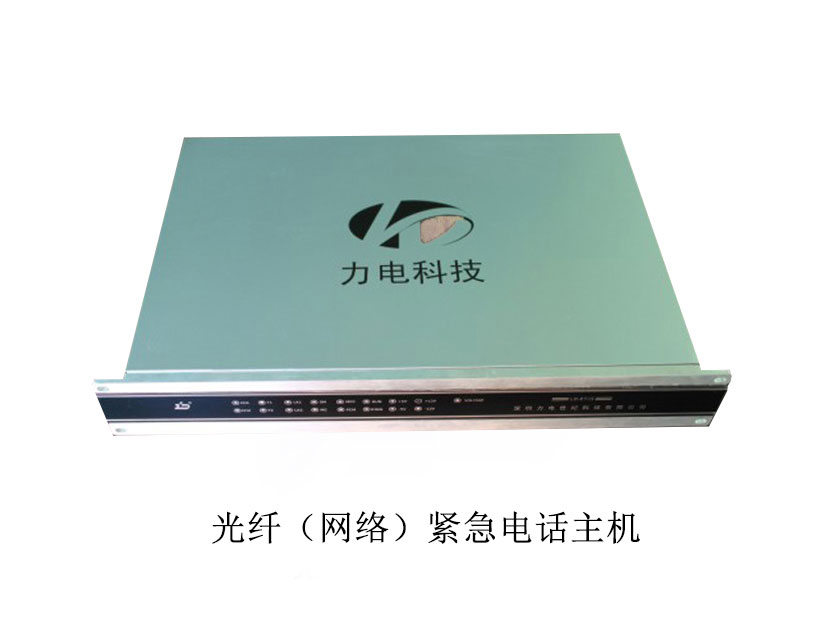

1．中心主機
· 單機系統控制容量：分機1024臺 · 光接口工作波長：1310/1550nm
· 光發送功率：≥-2 dBm · 光接收功率：≤-36 dBm
· 語音頻帶：300～3400Hz · 通話鏈路：無阻塞
· 呼叫接續時間：≤6s · 工作電壓：AC220V±15%
· 工作溫度：-10℃～45℃ · 監控系統接口：RS232/485/RJ45
· 錄音存儲時間：≥2000H · 信噪比：120dB
· 諧波失真系數: ≤0.02%
2．緊急電話分機
· 語音頻帶： 300～3400Hz； · 光發送功率： ≥-6dBm；
· 光接收功率：≤-36dBm； · 光接口工作波長： 1310/1550nm；
· 聲壓等級：≥+95dB（A）（距離40cm處）；
· 平均無故障時間（MTBF）≥100000H (蓄電池除外)；
· 環境溫度：-40℃～+65℃ 濕度：10%～95%（35℃） 防水性能：IP65
其它技術性能指標：滿足GB/T 19516-2004 GB 5768-2009
3. 擴音器（功放）
· 輸入靈敏度：麥克1mv～1v，線路25mv～9v ；
· 揚聲器聲壓級強度: ≥110dBA（正前方100cm處）；
· 頻率響應：20Hz～20KHz；
· 穩定參數： 高頻 ±15dB/10KHz
中頻 ±15dB/2.5KHz
低頻 ±15dB/80Hz
·諧波失真系數: ≤0.2% （標稱額定輸出功率時,話音頻帶為 1000HZ）；
· 擴音器功率: 60W、120W、240W、500W；
· 擴音器輸出電壓：平衡式定壓輸出 電壓100V/110V/120V；
· 擴音器負載阻抗: 4Ω/8Ω；
· 擴音器待機功耗： ≤5W；
· 平均無故障時間（MTBF）≥100000H 。
三、主要功能
· 中心控制臺能單獨對指定的緊急電話分機或擴音器呼叫；
· 中心控制臺可對每個指定的擴音器音量進行1—31級調節；
· 中心控制臺對全部緊急電話分機自動、手動故障巡檢，對故障檢測結果進行統計處理；
· 中心控制臺對電話進行雙向通話錄音、放音；
· 緊急電話工作站可設置多級（二級以上）口令管理；
· 中心主機能脫離工作站獨立運行；
· 緊急電話分機按下按鈕即可呼叫中心控制臺，電腦顯示屏顯示主叫號；
· 緊急電話分機電池欠壓、門非法開啟向中心控制臺報警，電腦顯示屏顯示報警信息。
IP 型 緊 急 電 話 系 統
系統簡介
LD-ET(IP)/II緊急電話系統是利用計算機互聯網（局域網/廣域網）傳遞數字音頻信號的系統，組網靈活。 IP緊急電話系統將音頻信號數據以標準IP包形式在局域網和廣域網上進行傳送，是一套純數字網絡傳輸?shù)碾p向音頻系統，支持VOIP通信協議。緊急電話系統作為一種應急通信系統，具有可靠性高，環境適應能力強，抗破壞能力強，特別適合在高可靠性要求的惡劣環境下使用，廣泛應用在高速公路、鐵路、煤礦、公園等場合。
一、 系統組成
緊急電話系統由控制臺設備、緊急電話設備、傳輸設備等組成，本系統還可加裝隧道有線廣播系統，隧道有線廣播系統由功放設備、遠端控制模塊、揚聲器等組成，緊急電話系統與隧道廣播系統合用的一套綜合利用系統，共用主控制器、網管和系統軟件。

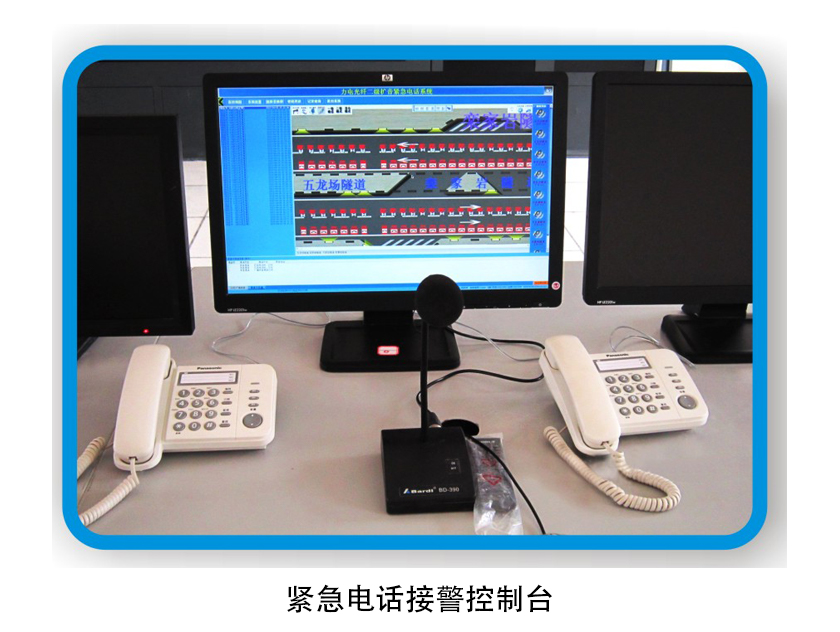

控制臺包括主控制器、控制主機、播音設備、錄音設備和控制設備等，主要是進行播音、錄音、緊急電話處理、系統控制和檢測等。
傳輸設備可采用工業以太環網或者采用基于EPON 技術以光纖為傳輸介質構成的以太網，EPON技術的ONU設備提供兩個以上的以太網口，一個網口用于緊急電話，一個網口用于功放遠端控制模塊，從而實現緊急電話系統和隧道有線廣播系統共用一根光纜。
隧道廣播系統和緊急電話接入隧道管理所，可在隧道管理所設置隧道廣播、隧道緊急電話綜合系統控制臺（控制主機等）管理，也可由監控、通信分中心的主控機統一管理。
二、 主要特點及功能
力電IP緊急電話系統與國內同類產品相比具有許多顯著的特點和優勢，是國內同類產品中性能和質量最好的產品之一。
1、 IP緊急電話系統采用IP方式組網，靈活、可靠，有IP的地方的就可隨意添加。IP包具有路由功能，一個通道堵塞或者中斷可選其它通道繼續傳輸，可靠性高。
2、系統網管與遠程維護，由于采用IP組網方式，可在任何地方對設備進行網管和遠程維護。
3、能夠及時接受緊急電話發出的呼叫，實行雙工通話。
4、及時顯示緊急電話的呼叫信息，包括呼叫發生時間、緊急電話樁號等。
5、值班員接警后能及時進行報警記錄，包括報警人、報警內容、以及處理報警的時間、處理方法等。記錄完成后自動進入數據庫存擋備查。
6、值班員能夠隨時對緊急電話進行各種檢測，包括單個緊急電話檢測，全部緊急電話巡回檢測。檢測可以隨時進行，也可以定時進行。
7、檢測結果可以按時間、地點(樁號)、設備故障類型等要素進行統計查詢，并分類打印輸出。
8、操作管理計算機可以根據緊急電話的實際分布位置，在地圖上設置緊急電話圖標，包括名稱、樁號、顏色、圖樣等。
9、操作管理計算機設置了二級口令管理，操作員級和維護員級。能夠有效的防止誤操作而破壞數據庫數據。
10、操作管理計算機在配置了錄音模塊后能夠及時對報警通話進行數字錄音，并可以按各種條件進行查找、回放等。
11、 增加特定模塊和相應軟件后可以將網絡上任意一臺計算機指定為緊急電話系統控制臺。
12、多臺緊急電話呼叫根據先進/先出原則排隊處理,通話完畢自動接續下一臺電話。
13、緊急電話控制臺配備有通信接口，可與監控系統計算機相連，實時將緊急電話系統的各種信息傳到監控計算機。
14、緊急電話分機在呼叫時能自動發出語音提示，報告系統工作狀態。
15、當緊急電話分機遭到破壞(例如門被非法開啟)或電池欠壓等，能夠自動向控制臺主機發出報警信息。
三、 主要技術性能指標：
1．中心控制主機 （LD-ET/II(M)）
· 單機系統控制容量：分機1024臺
· 廣播分組：任意分組
· 通話鏈路：無阻塞
· 監控系統接口：RJ45
· 錄音存儲時間：≥2000H
·協議：支持VOIP協議
·功效音源輸入：≥6路音源
· IP網絡接口：RJ45
· MTBF:100000小時
· IP網絡速率：10/100M自適應
·多級聯網管理：支持多級聯網接警管理
·語音帶寬：20～7000Hz(<3dB）
·二級管理容量：≥8個二級點
·非線性失真：≤3%(1000Hz)
·工作電壓：AC220V（±15%）
·運行功耗：≤200W
·工作溫度：-30～+60℃
·接地電阻：≤4Ω
·工作濕度：10%～95%
·廣播呼叫功能：支持點呼/組呼
·數字錄音時長：≥2000H(滿后自動覆蓋)
·其他技術性能指標：滿足GB/T19516—2004、JT/T8200-93、QB440305M1831-2003
標準。

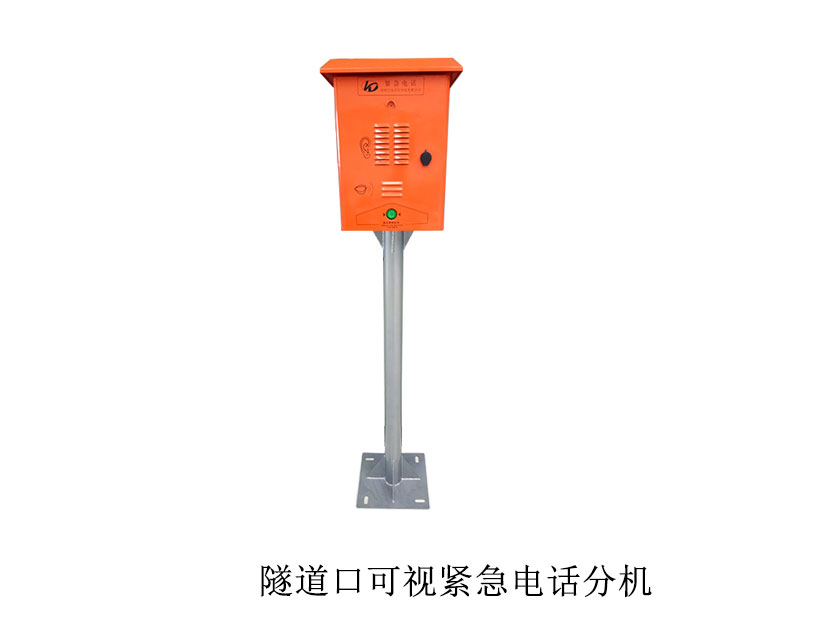

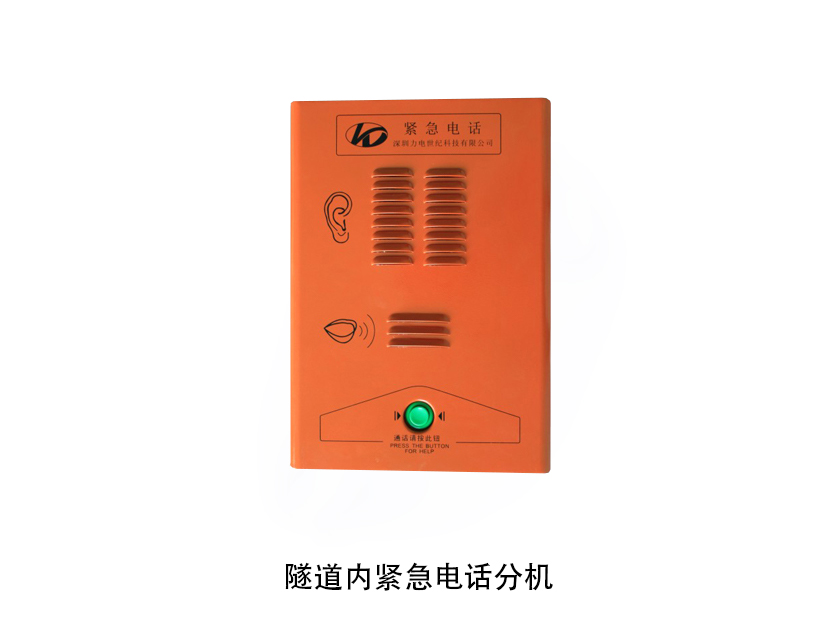

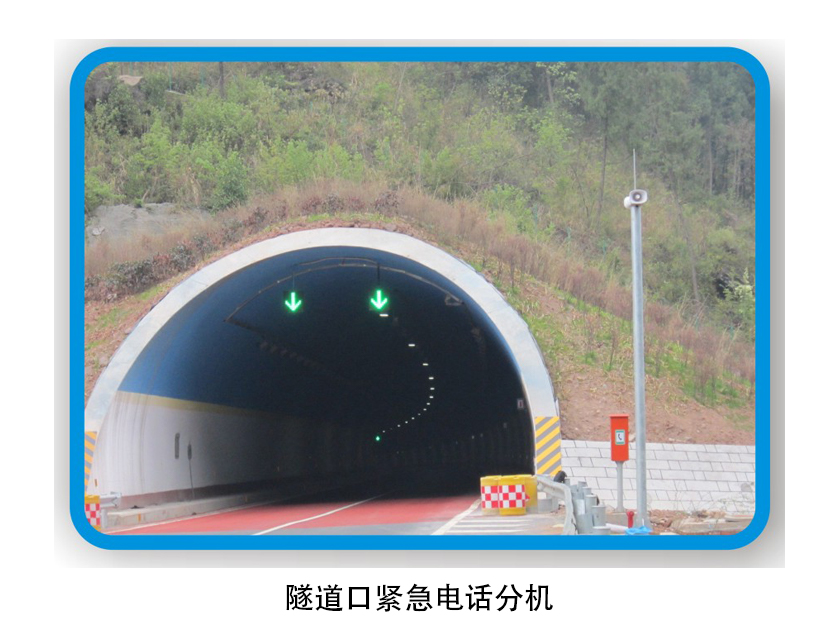

2．緊急電話分機（隧道外:LD-ET/II(FA) 隧道內:LD-ET/II(S)）
? 協議：支持VOIP協議
? IP網絡接口：RJ45
? IP網絡速率：10M/100M自適應
? 語音帶寬：20 ～ 7000Hz（<3dB）
? 接通時間：≤6秒（無阻塞）
? 額定輸出聲壓級強度：≥ 90dBA
? 非線形失真：≤ 3% （1000Hz）
? 待機功耗： ≤ 3W
? 運行功耗：≤ 8W
? 工作電壓：AC220V（±15%）
? MTBF：100000小時（若用蓄電池供電，則蓄電池除外）
? 防護等級：IP65
? 環境溫度：-40℃～+65℃
? 濕度：10%～95%（35℃）
? 多級聯網管理：支持2級聯網接警管理
? 接地電阻：≤4Ω
? 其他技術性能指標：滿足GB/T19516-2004、JT/T8200-93、QB440305M1831-2003標準。

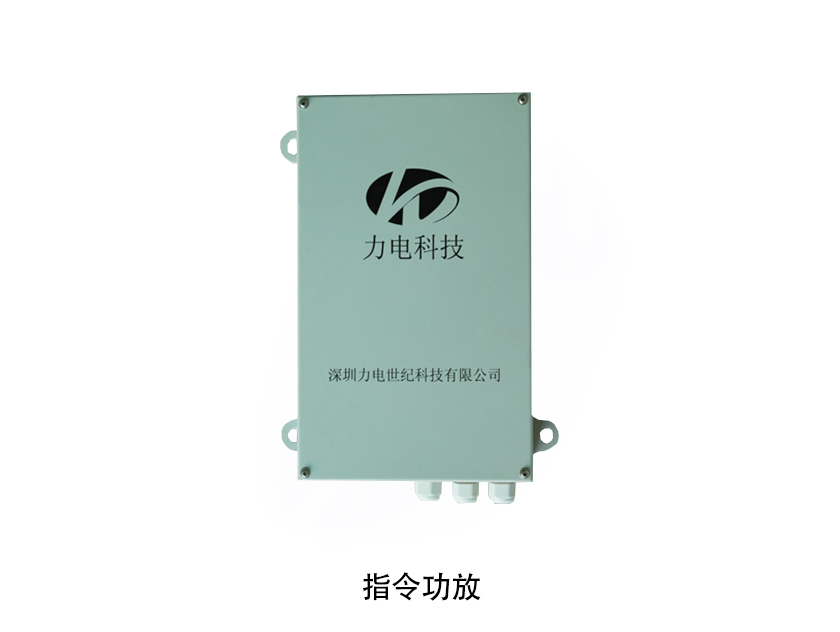

3．遠端廣播功放及控制模塊（LD-GF/120W）
·單個廣播額定聲壓級強度：≥110dBA（廣播正前方100cm 處測得）
·非線性失真：≤5%
·控制臺信號發送電平：≥0dB
·頻率響應： 300～3400Hz
·最大允許線路衰耗：30dB（3000Hz）

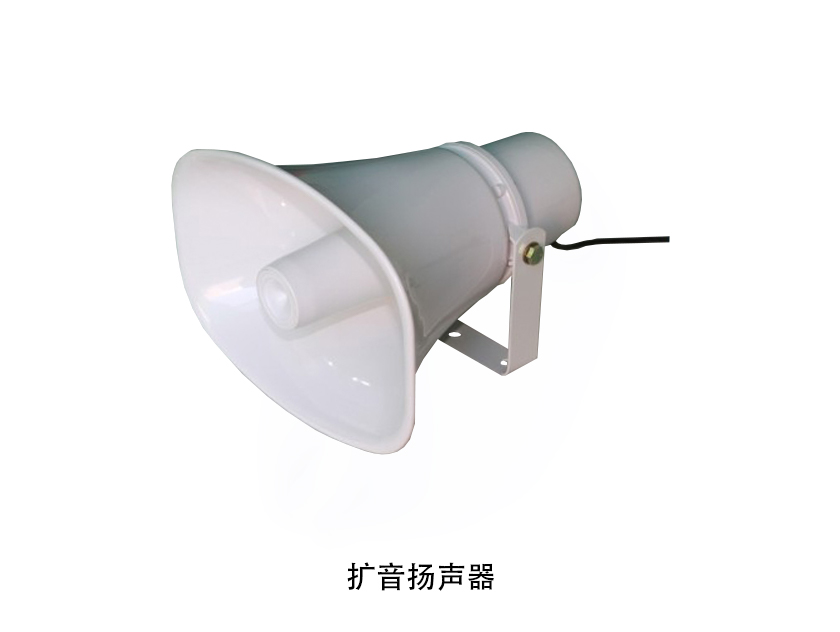

·揚聲器：強指向揚聲器
·錄音存儲時間：≥2000 小時
·平均無故障時間（MTBF）：≥100000 小時（蓄電池除外）
·待機功耗：≤5W
·運行功耗：≤300W
·輸入靈敏度：≤－38dB
·防護等級：IP65
·工作溫度：－10℃～＋60℃
·工作濕度：10%～90%。
4. PON/OLT傳輸設備（LD-ET/II(OL)）
? 工作波長：1310（RX）/1490（TX）
? 光功率：+2to+7dBm
? 接收靈敏度：-27dBm
? 最大傳輸距離：20km
? MAC地址表：單個OLT模塊卡4K，整機32K
? MTBF：10萬小時
? 工作溫度：-30～55℃
·電源：AC220V
·上聯接口：2個10/100/1000以太網接口
·功耗：≤12W
·最大光分路比：1：32
·MAC地址表：8K
·儲存溫度：-40～70℃
·PON接口：2個SC/FC光接口
·工作濕度：10%～95%無凝結
·管理端口：RJ45
·接地電阻：≤4Ω
·支持協議：支持IEEE802.3ah、IEEE802.3u、IEEE802.3ab、IEEE802.1Q VLAN、IEEE802.1P QoS
·EPON特性：支持動態帶寬分配（OBA）、上下行對稱1Gbps帶寬、每個邏輯鏈路的AES-128加密、強大的OAM功能、對ONU的遠程管理、ONU自動發現與注冊（即插即用）
5. PON/ONU傳輸設備 （LD-ET/II(ON)）
? 工作波長：1310nm（TX）/1490nm（RX）
? 發光功率：-1 dBm～+4dBm
? 接收靈敏度：-24dBm
? 最大傳輸距離：24Km
? MAC地址表：64個
? 緩存空間：1.25MB
? MTBF：10萬小時
? 電源：DC12V
? 工作溫度：-30～+55℃
·儲藏溫度：-40～70℃
·工作濕度：5%～90%無凝結
·電源：DC12V/1A或AC220V
·功耗：3.5W
·LLID數目：1～8個
